제품선정

개성테크노로지스(주) 제품선정 상세안내 입니다.

마그리프트 기종별 특징

◀ 표를 좌우로 움직여 내용을 확인할 수 있습니다 ▶
구분 유형 제품특징 및 용도

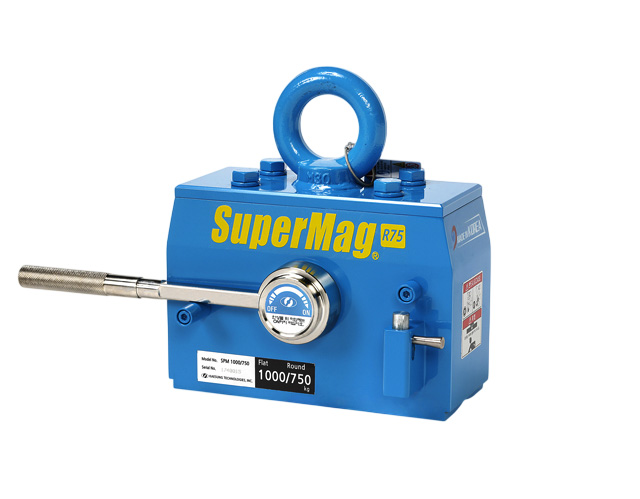

수동식 SuperMag®
슈퍼맥R75
슈퍼맥MAX
  • 강한 자력과 소형 경량화로 좁은 공간, 특수강 재질 흡착 용이
  • 평판 환봉 겸용 제품 → 평판 대비 환봉 흡착력 75% (160/120~1600/1200kg)
  • 슈퍼맥MAX 평판 전용 제품 (SPM-2000)
  • 강력한 희토자석 내장
  • 품질보증기간 10년

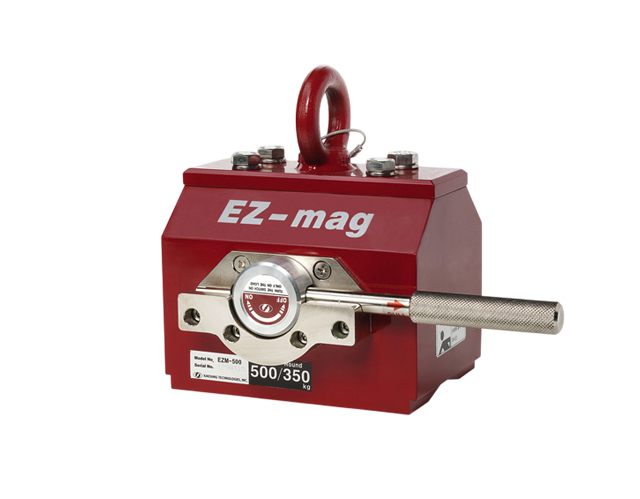

EZ-mag™
이지맥
  • 자동잠금장치 이용 → 한 손으로 ON/OFF 조작가능한 스위치레버
  • 쉽고 간편안 조작을 원하는 사용자에게 추천
  • 평판 환봉 겸용 제품 (70/50~1000/750kg)
  • 강력한 희토자석 내장
  • 품질보증기간 2년

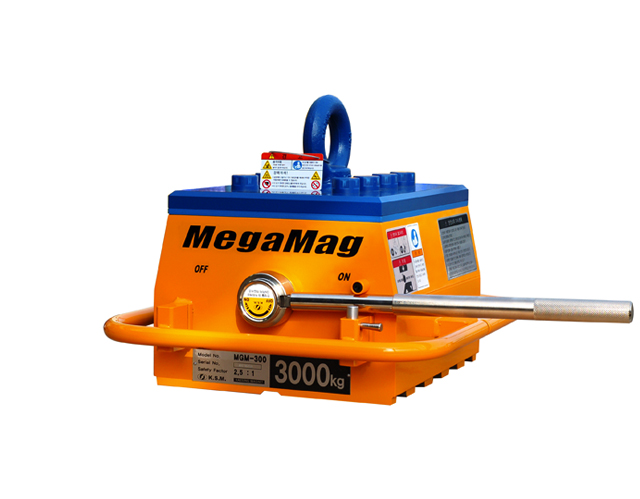

MegaMag®
메가맥
메가맥플러스
  • 넓은 흡착면 → 안정적으로 대형 철제물 이송 가능한 경제적 유형
  • 부드러운 ON/OFF 원하는 사용자에게 추천
  • 평판 전용 제품 메가맥 (500~5000kg / 수주품 8000kg, 10,000kg)
  • 평판 환봉 겸용 제품 메가맥플러스 (600/300~1000/500kg)
  • 페라이트자석 내장
  • 품질보증기간 2년

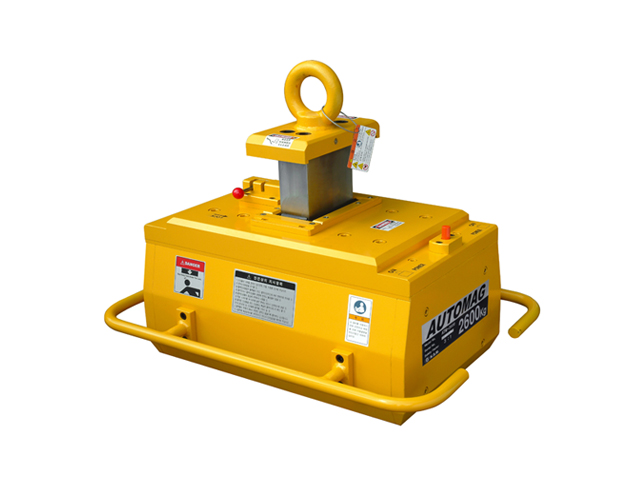

자동식 AUTOMAG®
오토맥
  • 스위치레버 수동 조작없이, 호이스트 상하동작에 의한 자동 자력 개폐 제품
  • 원거리 작업이 가능하며 리프팅빔을 활용하여 배수 사용이 가능
  • 평판 전용 제품 (300~5000kg)
  • 페라이트자석 내장
  • 품질보증기간 2년

마그리프트 유형선정

중량계산법
  • 철판 가로 × 세로 × 두께 × 비중 / 1,000 (cm)
  • 환봉 면적(πr²) × 길이 × 비중 / 1,000 (cm)

※ 철(SS400) 비중 : 7.85

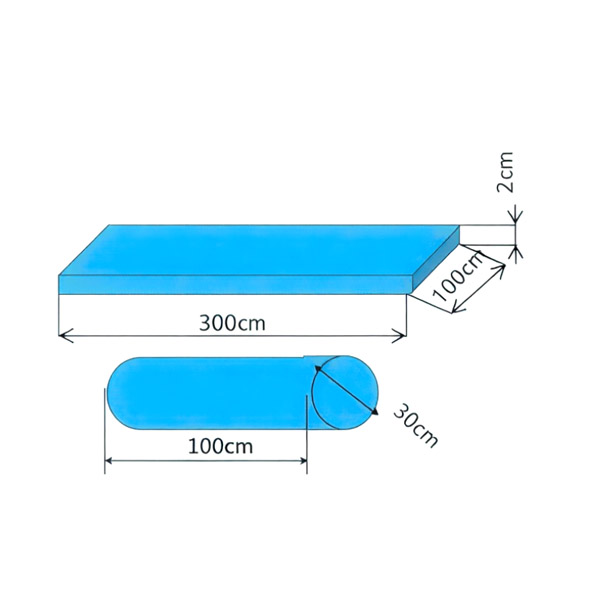

중량계산 예시
  • 01 철판중량 = 300 c 100 X 2 X 7.85 / 1,000 = 471kg (MGM-500 이상 추천)
  • (1) 재질이 SKD11 인 경우= 471 / 0.7 = 673kg (SPM-800/600 이상 추천)
  • (2) 두께가 10mm 인 경우(중량 235.5kg)= 235.5 / 0.5 = 471kg (SPM-500/360 이상 추천)
  • 02 환봉 중량 = 15² X 3.14 X 100 X 7.85 / 1,000 = 555kg (SPM-800/600 이상 추천)

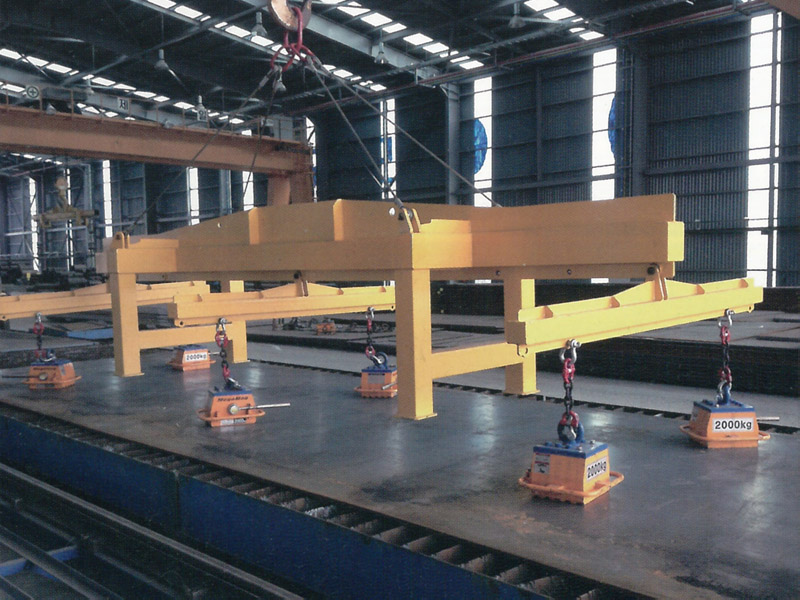

마그리프트 적용사례

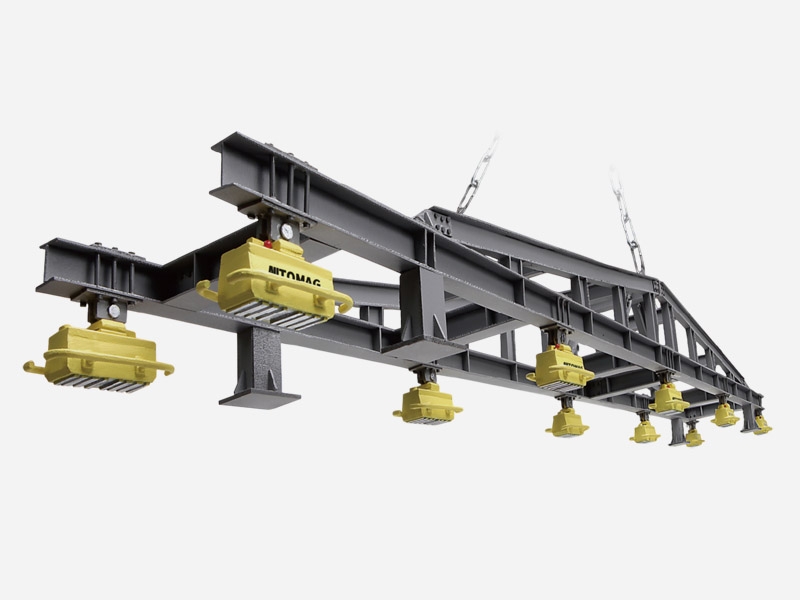

  • ATM-1200 10대

  • MGM-2000 6대

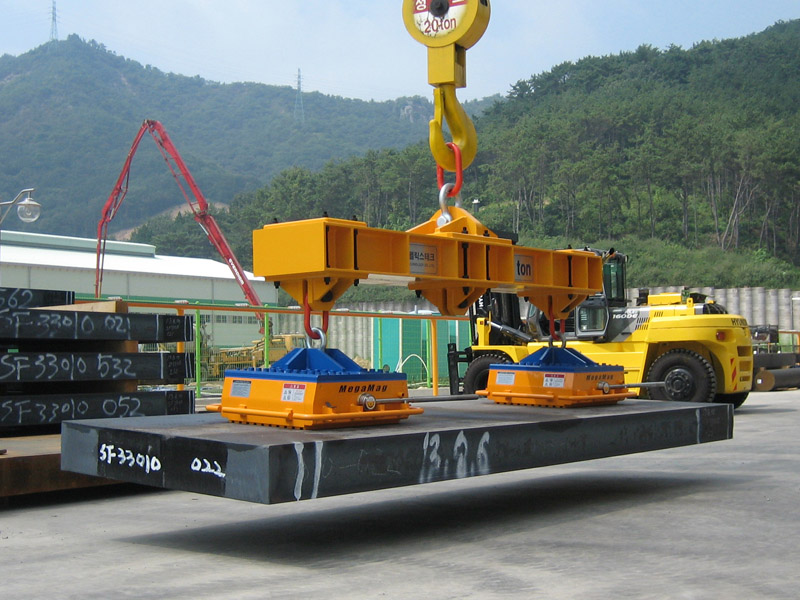

  • MGM-10000 2대

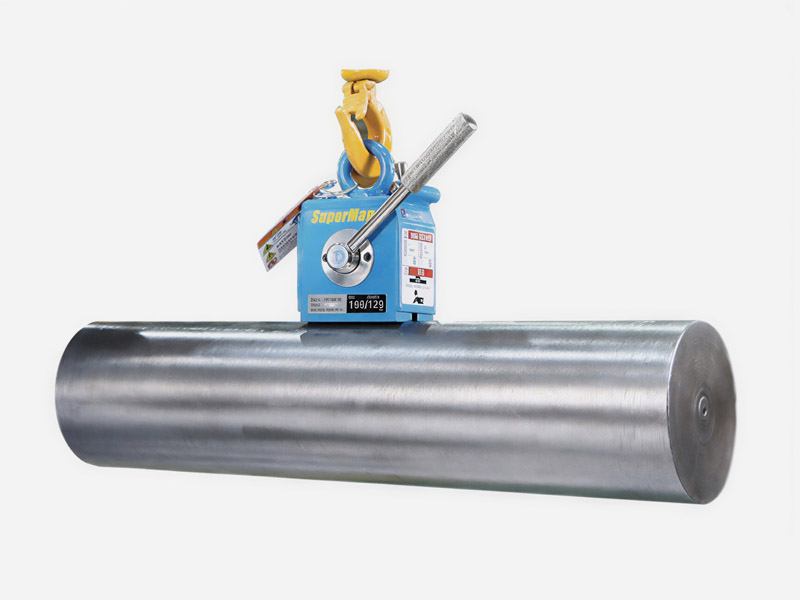

  • SPM-160/120 환봉부착

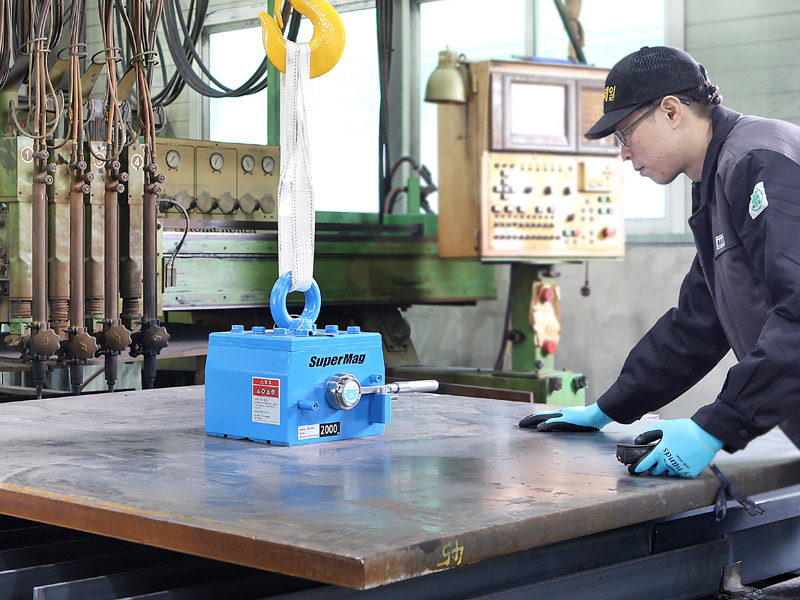

  • SPM-2000 철판부착

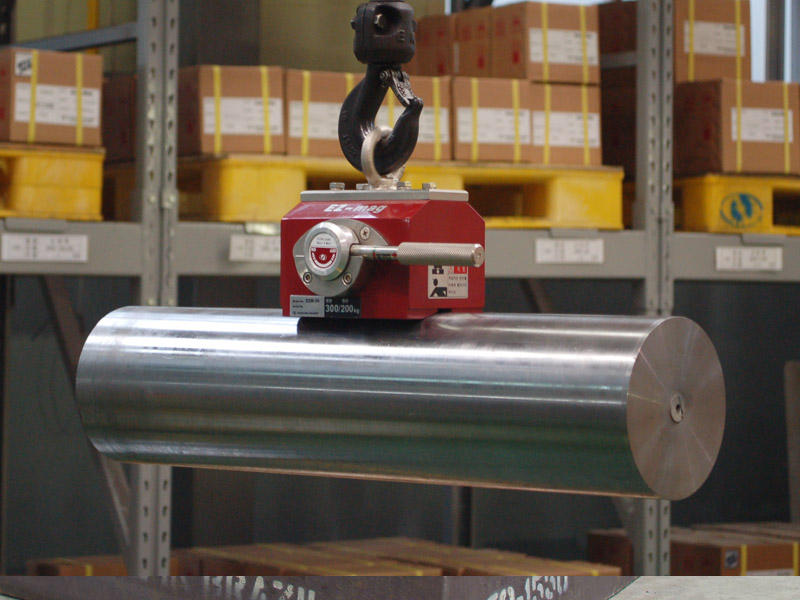

  • EZM-300 환봉부착

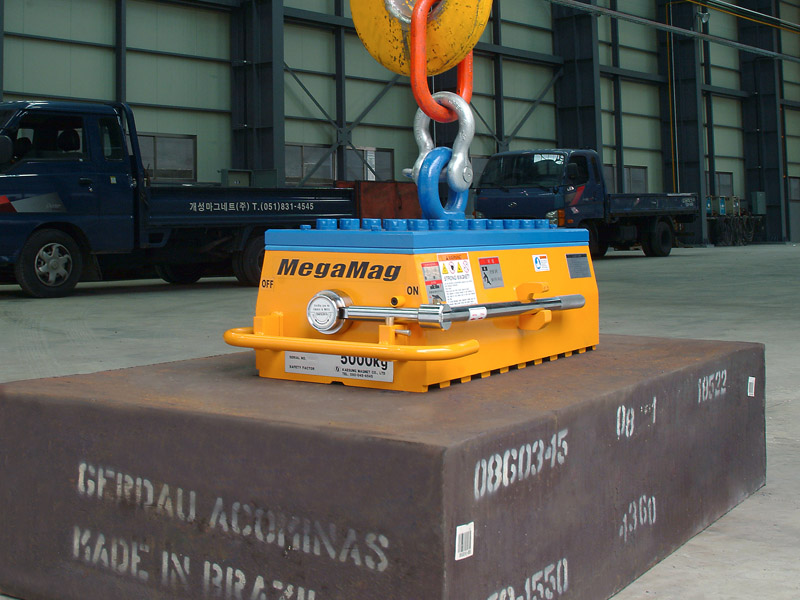

  • MGM-5000 철판부착

마그리프트의 흡착력은 운반물의 조건인 재질, 두께, 흡착면의 표면조도, 인상면과 흡착면과의 공간 등에 따르 크게 달라지므로 운반물의 조건을 파악하여 마그리프트의 정격 인상 용량에 부합하는지 확인하여 제품을 선정하여야 한다.

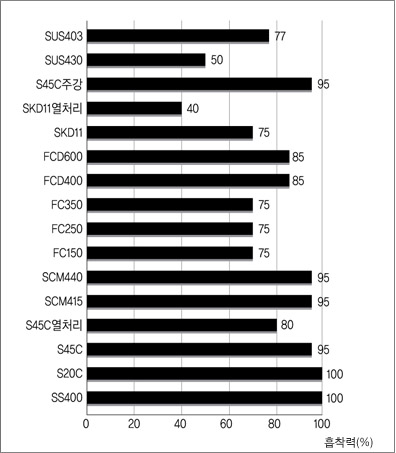

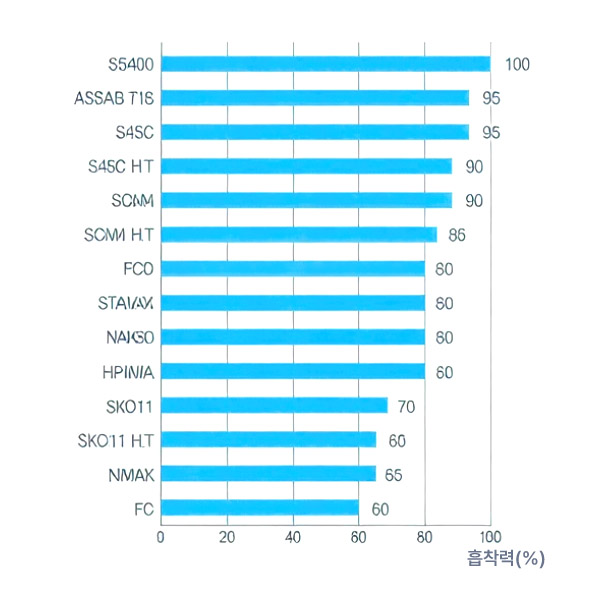

  • 1) 운반물의 재질에 따른 인상능력

    마그리프트의 흡착능력은 운반물의 재질에 따라 다르다. 또한 합금량과 흡착력은 반비례하여 스테인레스304와 같은 재질은 전혀 흡착되지 않는다.

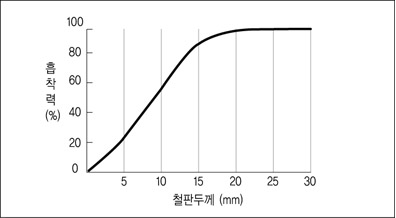

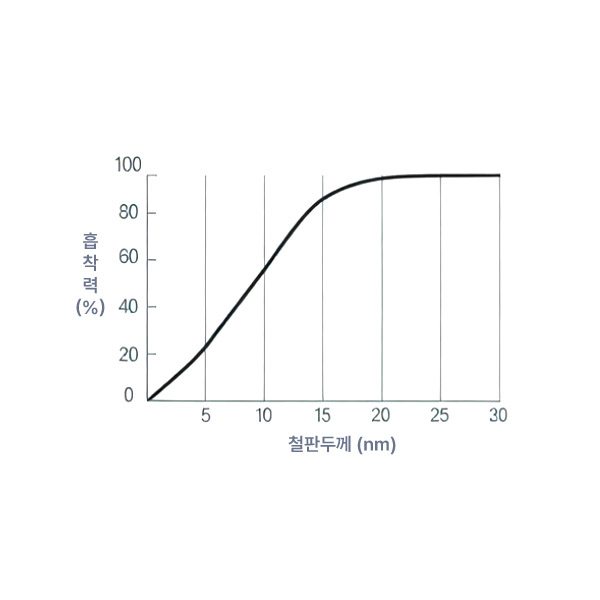

  • 2) 운반물의 두께에 따른 인상능력

    운반물이 얇으면 얇을수록 흡착력은 감소한다. 특히 20mm이하의 얇은 두께의 운반물은 그 흡착력이 기하급수적으로 떨어지므로 극히 주의해야 하며, 운반물이 휘면서 마그리프트와의 틈이 발생하면 흡착상태가 와해될 수 있다. 이러한 흡착력 와해 현상은 운반물이 지나치게 긴 경우에도 발생할 수 있다.

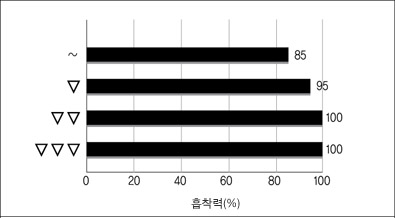

  • 3) 표면 조도에 따른 인상능력

    운반물의 모양은 평평해야 하며 표면은 요철이 적을수록, 또한 경사가 없이 수평에 가까울수록 흡착력의 강도가 높아진다.

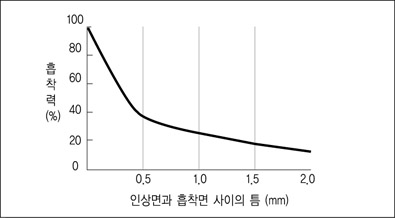

  • 4) 인상면과 흡착면과의 틈에 따른 인상능력

    먼지나 불순물, 이물질 등에 의해 인상면과 흡착면에 틈이 생기면 흡착력은 감소한다.
